DESCRIPCIÓN:

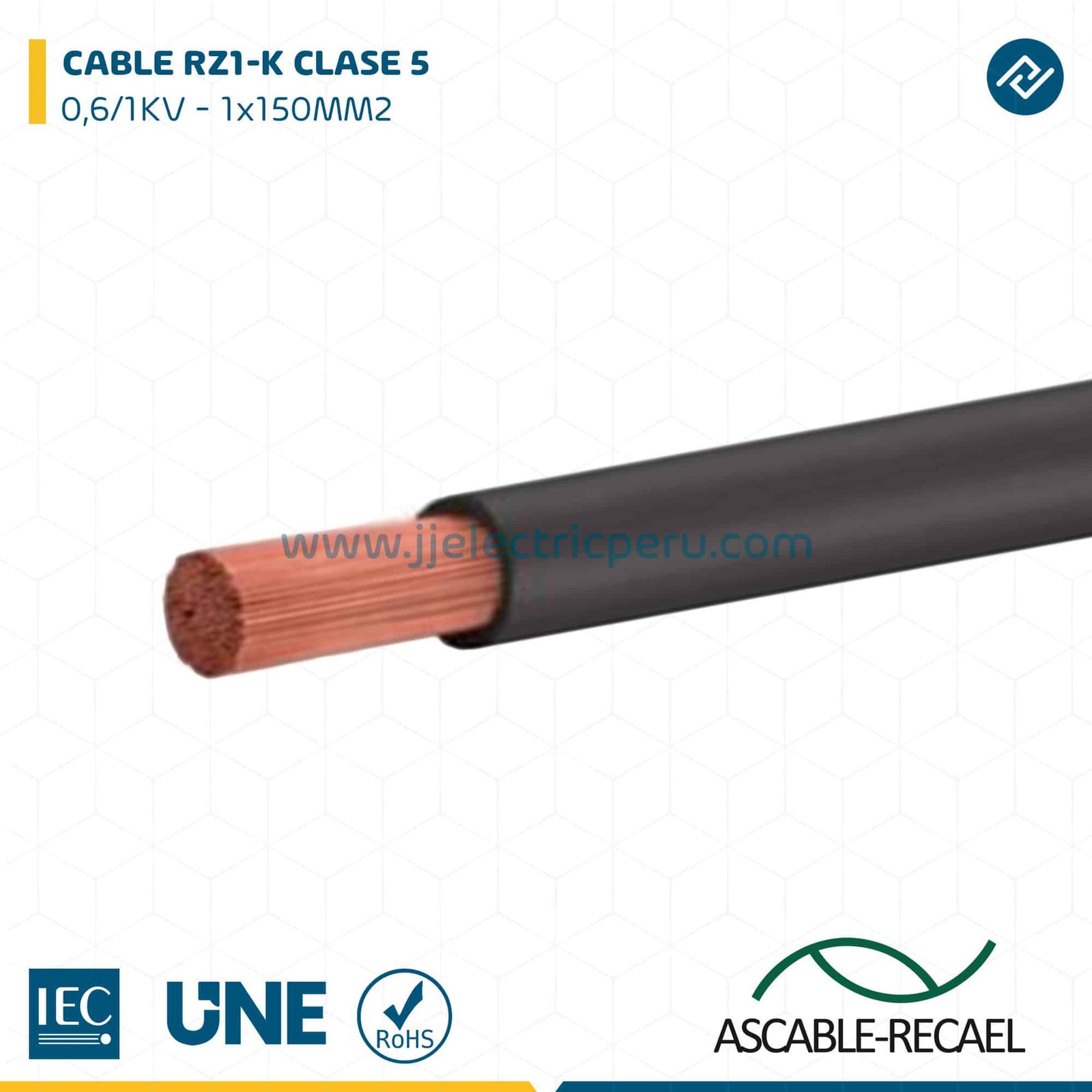

El cable RZ1-K es un conductor eléctrico de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógenos. Adecuado para transporte y distribución de energía eléctrica en instalaciones fijas interiores o exteriores y uso industrial. Adecuado para instalaciones sobre soportes al aire, en tubos o enterrados. Construido según la norma UNE 21123‐4.
APLICACIONES:
Apto para la instalación según REBT 2002 (RD 842/2002) en las siguientes ITC:
- ITC‐BT 15 Derivaciones individuales.
- ITC‐BT 20 Instalaciones interiores o receptoras.
- ITC‐BT 28 Locales de pública concurrencia.
- ITC‐BT 29 Locales con riesgo de incendio o explosión (Instalación fija bajo tubo metálico).
En industrias según el Reglamento de Seguridad contra Incendios en los Establecimientos Industriales RD 2267/2004.
Edificios en general (R.D. 314/2006 artículo 11, Código Técnico de la Edificación).
CONSTRUCCIÓN:
- Conductor: Cobre pulido flexible, clase 5; s/EN 60228
- Aislamiento: Polietileno reticulado DIX‐3
∙ Identificación (colores); s/HD 308
‐ 1x: natural (sin colorear)
‐ 2 a 5c: azul, marrón, negro, gris y amarillo/verde
‐ 6c o más: negros numerados y amarillo/verde
∙ Formación: cableado concéntrico
- Relleno: Compuesto termoplástico LSZH (opcional)
- Cubierta exterior: Compuesto libre de halógenos, tipo DMZ‐E
∙ Color: Verde; s/RAL 6018
(*) Otros colores: Blanco o Negro
CARACTERÍSTICAS TÉCNICAS:
- Tensión nominal (C.A.): 0,6 / 1 kV
- Tensión nominal (C.C.): 0,9 / 1,5 kV
- Tensión de prueba: 3.500 V C.A.
- Temperatura de servicio: ‐15 ⁰C a +90 ⁰C
- Temperatura máxima en cortocircuito: 250 ⁰C (máx. 5 s); s/IEC 60724
- Radio de curvatura: 5 Ø
- Resistencia al agua: AD7 (IP7); s/IEC 60364‐3, IEC 60529
- Resistencia a los impactos (medio) AG2 (IP5); s/IEC 60364‐3, IEC 60529
- Resistencia a hidrocarburos: Cumple; s/ICEA S‐73‐532
- Resistente UV: Cumple; s/UNE 21123‐4
- Clasificación CPR (clase) Cca‐s1b, d1, a1; s/EN 50575
