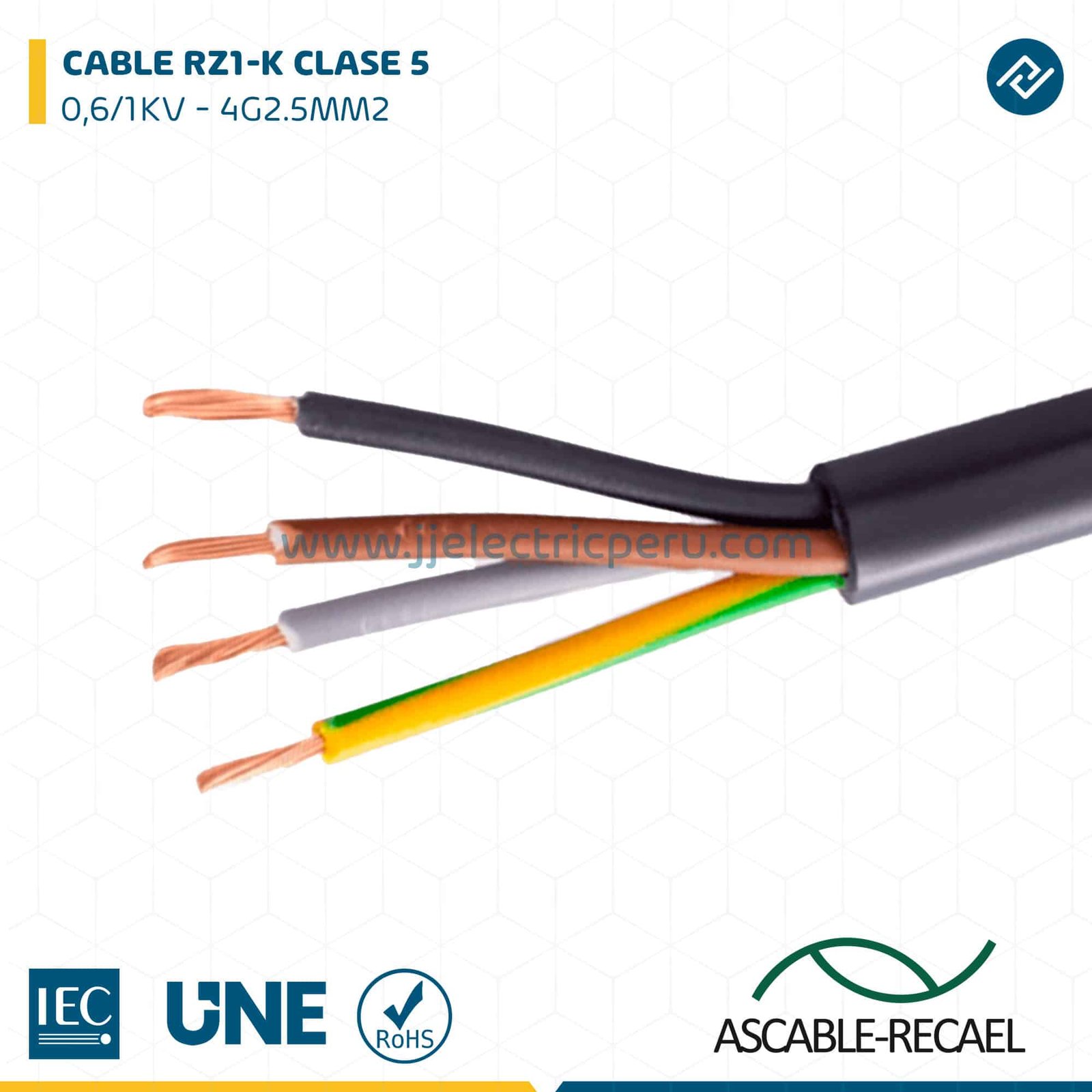

CABLE RZ1-K 0,6/1KV CPR 4G2.5MM2 – ASCABLE-RECAEL

Presentación: M (Metros)

Compartir

DESCRIPCIÓN:

El cable RZ1-K es un conductor eléctrico de energía con aislamiento de polietileno reticulado y cubierta de poliolefina libre de halógenos. Adecuado para transporte y distribución de energía eléctrica en instalaciones fijas interiores o exteriores y uso industrial. Adecuado para instalaciones sobre soportes al aire, en tubos o enterrados. Construido según la norma UNE 21123‐4.

APLICACIONES:

Apto para la instalación según REBT 2002 (RD 842/2002) en las siguientes ITC:
  • ITC‐BT 15 Derivaciones individuales.
  • ITC‐BT 20 Instalaciones interiores o receptoras.
  • ITC‐BT 28 Locales de pública concurrencia.
  • ITC‐BT 29 Locales con riesgo de incendio o explosión (Instalación fija bajo tubo metálico).
En industrias según el Reglamento de Seguridad contra Incendios en los Establecimientos Industriales RD 2267/2004. Edificios en general (R.D. 314/2006 artículo 11, Código Técnico de la Edificación).

CONSTRUCCIÓN:

  1. Conductor: Cobre pulido flexible, clase 5; s/EN 60228
  2. Aislamiento: Polietileno reticulado DIX‐3 ∙ Identificación (colores); s/HD 308 ‐ 1x: natural (sin colorear) ‐ 2 a 5c: azul, marrón, negro, gris y amarillo/verde ‐ 6c o más: negros numerados y amarillo/verde ∙ Formación: cableado concéntrico
  3. Relleno: Compuesto termoplástico LSZH (opcional)
  4. Cubierta exterior: Compuesto libre de halógenos, tipo DMZ‐E ∙ Color: Verde; s/RAL 6018 (*) Otros colores: Blanco o Negro

CARACTERÍSTICAS TÉCNICAS:

  • Tensión nominal (C.A.): 0,6 / 1 kV
  • Tensión nominal (C.C.): 0,9 / 1,5 kV
  • Tensión de prueba: 3.500 V C.A.
  • Temperatura de servicio: ‐15 ⁰C a +90 ⁰C
  • Temperatura máxima en cortocircuito: 250 ⁰C (máx. 5 s); s/IEC 60724
  • Radio de curvatura: 5 Ø
  • Resistencia al agua: AD7 (IP7); s/IEC 60364‐3, IEC 60529
  • Resistencia a los impactos (medio) AG2 (IP5); s/IEC 60364‐3, IEC 60529
  • Resistencia a hidrocarburos: Cumple; s/ICEA S‐73‐532
  • Resistente UV: Cumple; s/UNE 21123‐4
  • Clasificación CPR (clase) Cca‐s1b, d1, a1; s/EN 50575
