DESCRIPCIÓN

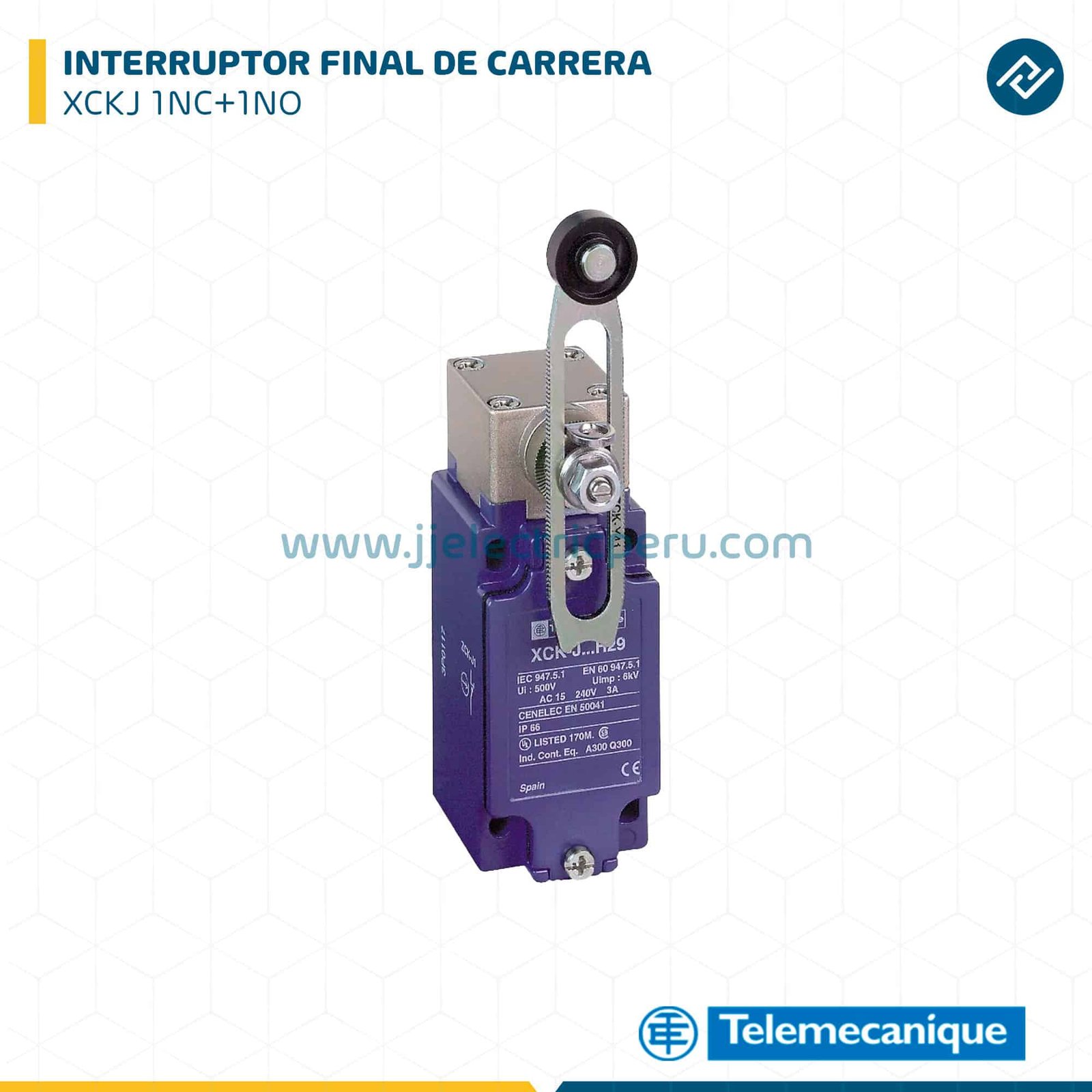

El interruptor final de carrera XCKJ de Telemecanique (Schneider Electric) con contactos 1NC + 1NO es un dispositivo mecánico de alta precisión diseñado para la detección de posición, control de movimiento y seguridad en maquinaria industrial. Gracias a su construcción robusta y su cuerpo metálico, ofrece una excelente resistencia a impactos, vibraciones y condiciones ambientales severas. Además, su diseño modular facilita la sustitución o combinación de cabezales y cuerpos, proporcionando una solución flexible y confiable para diferentes tipos de aplicaciones industriales.
DISEÑO Y FUNCIONAMIENTO
El XCKJ está equipado con un mecanismo de acción rápida (snap action) que garantiza una conmutación segura y precisa de los contactos 1NC (normalmente cerrado) y 1NO (normalmente abierto). Asimismo, su diseño permite una instalación sencilla y un mantenimiento mínimo. Por lo tanto, es una excelente opción para controlar movimientos lineales o rotativos, límites de carrera o posiciones críticas en sistemas automatizados.
DURABILIDAD Y SEGURIDAD
Fabricado conforme a las normas internacionales IEC/EN, este interruptor cuenta con un grado de protección IP66, asegurando un rendimiento óptimo incluso en entornos industriales con polvo, humedad o aceite. Además, su alta vida útil mecánica y eléctrica reduce el tiempo de inactividad y mejora la productividad en planta.
CARACTERÍSTICAS TÉCNICAS
ESPECIFICACIONES GENERALES
-
Fabricante: Telemecanique / Schneider Electric
-
Serie: XCKJ
-
Tipo de dispositivo: Interruptor de final de carrera
-
Tipo de contactos: 1NC + 1NO (acción rápida)
-
Material del cuerpo: Metálico (aleación de zinc fundido)
-
Tipo de cabezal: Intercambiable (según aplicación)
-
Tipo de montaje: Atornillable
-
Grado de protección: IP66
-
Color del cuerpo: Azul / Gris metálico
-
Peso aproximado: 270 g
ESPECIFICACIONES ELÉCTRICAS
-
Tensión nominal de aislamiento: 500 V
-
Corriente térmica convencional: 10 A
-
Categoría de utilización: AC-15 / DC-13
-
Tensión nominal de operación: 240 V AC / 250 V DC
-
Vida eléctrica: > 5 millones de operaciones
-
Tipo de contacto: Snap action (acción rápida)
CONDICIONES AMBIENTALES
-
Temperatura de funcionamiento: –25 °C a +70 °C
-
Temperatura de almacenamiento: –40 °C a +80 °C
-
Resistencia a impactos: Alta
-
Resistencia a vibraciones: Alta
APLICACIONES
AUTOMATIZACIÓN INDUSTRIAL
Se emplea para el control de movimiento, detección de posición y verificación de presencia en líneas de producción automatizadas.
MAQUINARIA INDUSTRIAL
Ideal para prensas, elevadores, transportadores y máquinas herramientas donde se requiere detección mecánica precisa.
SISTEMAS DE SEGURIDAD Y CONTROL DE PROCESOS
Utilizado como dispositivo de protección o señalización para evitar movimientos no deseados o fallas de posición.
ENTORNOS INDUSTRIALES SEVEROS
Gracias a su protección IP66, el XCKJ garantiza un funcionamiento estable en ambientes con polvo, humedad o salpicaduras de líquidos.
BENEFICIOS
-
Alta precisión en la detección de posición.
-
Contactos 1NC + 1NO de conmutación rápida y confiable.
-
Cuerpo metálico robusto con protección IP66.
-
Diseño modular para combinar diferentes cabezales.
-
Montaje sencillo y mantenimiento mínimo.
-
Alta durabilidad eléctrica y mecánica.
-
Cumplimiento con normas IEC y EN internacionales.
-
Ideal para automatización y control industrial.
